Preamplifier Tone Kontrol

by Unknown , at 7:50 AM , has 0 komentar


Bagian:

P1, P2___________10K Linear potensiometer
(Twin konsentris-spindle ganda geng untuk stereo)

R1_____________100K Resistor 1/4W
R2, R6___________18K 1/4W Resistor
R3_______________3K3 1/4W Resistor (18K untuk rak kurva: lihat Catatan)
R4, R5____________1K8 Resistor 1/4W (10K untuk rak kurva: lihat Catatan)
R7_____________560R 1/4W Resistor

C1_______________1μF 63V Polyester Capacitor
C2_______________4n7 63V Polyester Capacitor (3N3 untuk rak kurva: lihat Catatan)
C3_______________1μ5 63V Polyester Capacitor (100nF untuk rak kurva: lihat Catatan)
C4, C7__________100nF 63V Polyester Kapasitor
C5, C8___________22μF 25V Kapasitor elektrolit
C6, C9_________2200μF 25V Kapasitor elektrolit

IC1___________TL072 Ganda bifet Op-Amp
IC2___________78L15 15V 100mA Positif Regulator IC
IC3___________79L15 15V 100mA Negatif Regulator IC

D1, D2________1N4002 200V 1A Dioda

Beralih SW1____________DPST

J1, J2__________RCA soket input audio
J3_____________Mini Soket Daya DC



Komentar:
Membutuhkan Kontrol Nada, modul ini dapat dimasukkan dalam rantai antara Pusat Kontrol dan Power Amplifier.
Rangkaian ini didasarkan pada desain asli Reg Williamson, yang diterbitkan di Elektronik Dunia + Wireless Dunia, Ide Sirkuit Januari 1991.

Ini rangkaian kontrol nada akan mengambil bentuk baik bass tradisional dan penyesuaian treble atau jenis rak, yang mirip dengan "miring" kontrol tetapi dengan bass dan treble independen.
lereng Asymptotic untuk kedua sekitar 4dB/octave, tapi mulai meratakan keluar pada 100Hz dan 10kHz, mencapai maksimum ± 15dB di ujung band audio.
nilai Komponen dalam kurung adalah mereka untuk jenis rak kontrol. Dalam kasus ini, rak dimulai pada sekitar 250Hz dan 4kHz, meratakan ke ± maksimum 6dB satu oktaf di atas atau di bawah, titik pusat adalah 1kHz.
elemen reaktif untuk low end termasuk konverter impedansi umum, yang mensimulasikan sebuah induktor secara seri dengan resistor (girator).

Bila diatur ke pusat-pusat listrik kontrol masing-masing, elemen reaktif dari equalizers yang hampir keluar dari sirkuit. Dengan pengaturan ini, sirkuit berperilaku sebagai gain penguat dengan umpan balik negatif 100%. Meski begitu, unsur reaktif dapat beralih keluar sama sekali dengan DPST on / off switch.

Seperti dengan modul lain dari seri ini, masing-masing papan elektronik dapat dipasang ke dalam kandang standar: Hammond kasus aluminium ekstrusi cocok untuk menjadi tuan rumah dewan preamp ini. Secara khusus, kasus berukuran 16 x 10,3 x 5,3 cm atau 22 x 10,3 x 5,3 cm memiliki tampilan yang sangat baik ketika ditumpuk. Lihat di bawah contoh kemungkinan susunan panel depan dan belakang modul ini.

Catatan:
Untuk membangun jenis rak kontrol, menggunakan nilai yang ditunjukkan dalam kurung untuk R3, R4, R5, C2 dan C3

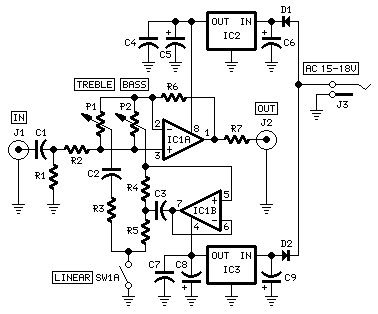

Diagram sirkuit menunjukkan saluran kiri saja dan catu daya.
Beberapa bagian dalam umum untuk kedua saluran dan tidak harus dua kali lipat. Komponen-komponen ini: P1 dan P2 (jika kembar konsentris-spindle ganda potensiometer geng digunakan), IC2, IC3, C4, C5, C6, C7, C8, C9, D1, D2 dan J3.
Modul ini membutuhkan 15 eksternal - 18V ac (50mA minimum) Power Supply Adaptor.




Data teknis:
Sensitivitas input:
RMS 1V untuk 1V RMS keluaran
Maksimum tegangan output:
9.5V RMS menjadi beban 10K
Frekuensi respon:
datar dari 20Hz sampai 23KHz
Jumlah harmonik distortion@1.5V RMS Output:
100Hz = 0,004% 1kHz = 0,004% 10KHz = 0,002%
Distorsi harmonik total @ 6V RMS Output:
100Hz = 0,003% 1kHz = 0,003% 10KHz = 0,03%


Bass Tradisional dan Treble Frequency Response:


Rak Bass dan Treble Frequency Response:






source: www.redcircuits.com
