Tone Kontrol Sederhana

by Unknown , at 8:11 AM , has 0 komentar

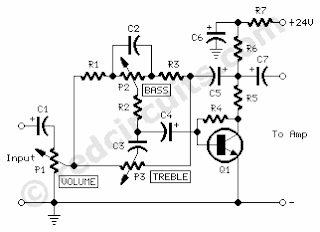

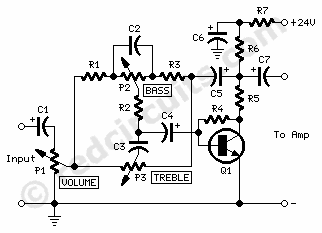

Skema:


Tone Kontrol Sederhana


Bagian:

P1______________47K Log. Potensiometer (Lihat Catatan)
P2, P3___________47K Linear potensiometer

R1, R3, R5_________4K7 Resistor 1/4W
R2______________22K 1/4W Resistor
R4_______________1M 1/4W Resistor
R6_______________1K8 Resistor 1/4W
R7_____________560R 1/4W Resistor

C1, C4, C5, C7_____10μF 63V Kapasitor elektrolit (Lihat Catatan)
C2______________47nF 63V Polyester Capacitor
C3_______________1nF 63V Polyester Capacitor (Lihat Catatan)
C6_____________220μF 35V Kapasitor elektrolit

Q1____________BC550 45V 100mA NPN Low noise High gain NPN Transistor



Komentar:
Sebuah Bass dan Treble kontrol frekuensi yang akan ditambahkan ke 3 - 5W Kelas-A Amplifier diperlukan oleh beberapa penggemar audio. Oleh karena itu, sirkuit ini telah dirancang dengan mengingat kesederhanaan ekstrim dari rangkaian penguat yang harus dihubungkan dan dilakukan dengan sesedikit mungkin komponen.

Q1 adalah satu-satunya komponen aktif membentuk satu tahap penguat transistor langsung dengan jaringan kontrol nada pada jalur umpan balik ac. Mengambil umpan balik dari beban split Q1 kita memperoleh gain ac dari sekitar 3: ini bisa berguna untuk mengatasi tegangan sumber audio output yang rendah.

Data teknis:
Sensitivitas input:
160mV RMS untuk 0.5V RMS keluaran
Impedansi input @ 1kHz:
Volume tombol kontrol untuk 0:00 = 40K
Volume tombol kontrol untuk 2:00 = 19K
Maksimum tegangan output:
4.5V RMS menjadi beban 10K
Frekuensi respon:
datar dari 15Hz sampai 23KHz
Jumlah harmonik distorsi @ 1V RMS Output:
1kHz = 0,008% 10KHz = 0,01%
Jumlah harmonik distorsi @ 4V RMS Output:
1kHz = 0,06% 10KHz = 0,05%
Bass kontrol rentang frekuensi disebut 1kHz:
11,6 dB/-8db @ 100Hz
Treble rentang frekuensi kontrol disebut 1kHz:
7,7 dB/-7.3dB @ 10KHz
Catatan:
Treble kontrol rentang frekuensi dapat ditingkatkan menjadi 8,7 dB/-9.9dB dengan menaikkan nilai C3 sampai 2n2.
C1 dan P1 adalah komponen dengan label yang sama sudah ada dalam 3 - 5W Kelas-A Amplifier.
C7 adalah kapasitor yang sudah ada berlabel C2 dalam 3 - 5W Kelas-A Amplifier. Harap dicatat bahwa polaritas harus dibalik.
Rangkaian ini didukung oleh saluran yang sama pasokan 24V dari 3 - 5W Kelas-A Amplifier.
