Kontrol Preamplifier

Bagian:

P1______________47K Log. Potensiometer
(Twin konsentris-spindle ganda geng untuk stereo)

R1, R2, R4_______100K Resistor 1/4W
R3, R10_________560R Resistor 1/4W
R5_______________1K 1/4W Resistor
R6______________56K 1/4W Resistor
R7______________15K 1/4W Resistor
R8_____________220K 1/4W Resistor
R9______________22K 1/4W Resistor

C1_______________1μF 63V Polyester Capacitor
C2_____________100pF Polystyrene 63V atau Capacitor Keramik
C3______________22nF 63V Polyester Capacitor
C4______________12nF 63V Polyester Capacitor
C5_______________3n3 63V Polyester Capacitor
C6, C9__________100nF 63V Polyester Kapasitor
C7, C10___________4μ7 25V Kapasitor elektrolit
C8, C11________2200μF 25V Kapasitor elektrolit

IC1___________TL072 Ganda bifet Op-Amp
IC2___________78L15 15V 100mA Positif Regulator IC
IC3___________79L15 15V 100mA Negatif Regulator IC

D1, D2________1N4002 200V 1A Dioda

SW1____________DPDT Beralih
Beralih SW2____________DPST

J1, J2, J3, J5____RCA soket input audio
J4_____________Mini Soket Daya DC

Komentar:
Modul ini adalah sama yang terkenal dan sangat sukses Modular Preamplifier Control Center diposting sebelumnya ke website ini. Ini berbeda dari pendahulunya hanya untuk Loudness Aktif Pengendalian bukan pasif.
Fitur ini memungkinkan penggunaan keuntungan kurang dalam tahap amplifikasi dan sinyal yang lebih baik untuk rasio kebisingan, meninggalkan semua fitur-fitur lainnya tidak berubah.
sirkuit ini memiliki kurva kenyaringan tunggal bukan dua: bisa dinyalakan dan dimatikan dengan cara SW2.

Untuk keterangan lengkap dari sirkuit dan spesifikasi lengkap silakan lihat Preamplifier Control Center Modular halaman.

Catatan:

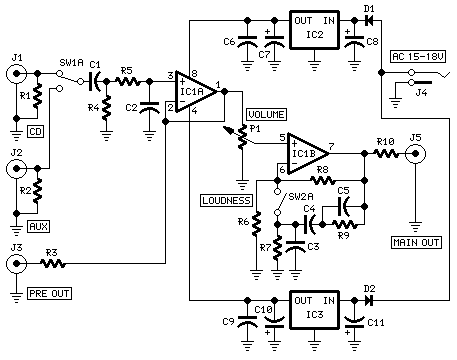

Diagram sirkuit menunjukkan saluran kiri saja dan catu daya.
Beberapa bagian dalam umum untuk kedua saluran dan tidak harus dua kali lipat. Bagian ini adalah: P1 (jika konsentris-spindle ganda geng potensiometer kembar digunakan), IC2, IC3, C6, C7, C8, C9, C10, C11, D1, D2, SW1, SW2 dan J4.
Modul ini membutuhkan 15 eksternal - 18V ac (50mA minimum) Power Supply Adapter.

SOURCE:www.redcircuits.com
