LAMPU TIMER

by Unknown , at 7:33 AM , has 0 komentar
30 menit operasi Sinyal LED berkedip 6 menit terakhir sebelum turn-off



Komponen:
R1 1K 1/4W Resistor
R2 4K7 1/4W Resistor
R3 10M 1/4W Resistor
R4 1M 1/4W Resistor
R5 10K 1/4W Resistor
C1 470µF 25V Electrolytic Capacitor
C2-C4 100nF 63V Polyester Capacitors
D1-D4 1N4002 100V 1A Dioda
D5 5mm. Red LED
IC1 4012 Dual 4 input NAND gate IC
IC2 4060 14 stage ripple counter and oscillator IC
Q1 BC328 25V 800mA PNP Transistor
Q2 BC547 45V 100mA NPN Transistor
P1,P2 SPST Pushbuttons
T1 220V Primary, 9 + 9V Secondary 1VA Mains transformer
RL1 10.5V 470 Ohm Relay with SPDT 2A 220V switch
PL1 Male Mains plug
SK1 Female Mains socket

Tujuan Perangkat:
Tujuan dari rangkaian ini adalah untuk menyalakakan lampu atau alat lainnya untuk waktu tertentu (dalam waktu 30 menit), dan kemudian secara otomatis akan mematikan lampu tersebut.Hal ini berguna ketika kita membaca di tempat tidur pada malam hari,sampai ketiduran dan lupa mematikan lampu yang disamping tempat tidur.Alat ini akan secara otomatis mematikannya ... Setelah turn-on dengan tombol tekan P1, LED menyala selama sekitar 25 menit, tapi kemudian mulai berkedip selama dua menit , berhenti berkedip selama dua menit dan berkedip untuk dua lain sebelum beralih lampu mati, sehingga sinyal bahwa pada waktu ini berakhir. Jika pengguna ingin memperpanjang bacaan,bisa mendapatkan setengah jam cahaya dengan menekan P1. Mematikan-off lampu nyaman pengguna diperoleh dengan menekan P2.

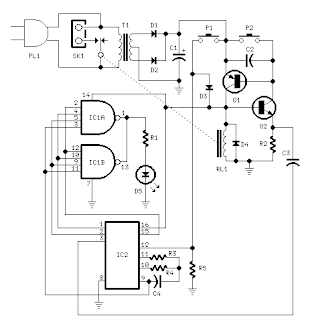

SISTEM OPERASI RANGKAIAN:
Q1 dan Q2 bentuk sebuah ALL-ON-OFF ALL sirkuit yang dalam keadaan off menarik arus yang signifikan. P1 mulai sirkuit, relay diaktifkan dan dua IC yang didukung. Lampu ini didukung oleh relay switch, dan IC2 ulang dengan tegangan positif pada pin 12. IC2 mulai berosilasi pada frekuensi yang ditetapkan oleh R4 dan C4. Dengan nilai yang ditampilkan, pin 3 pergi tinggi setelah sekitar 30 menit, mematikan sirkuit melalui C3. Selama menit c6 sebelumnya turn-off, LED melakukan tindakan berkedip oleh koneksi dari IC1 ke pin 1, 2 & 15 dari IC2. Frekuensi berkedip disediakan oleh IC2 osilator di pin 9. Dua gerbang IC1 dilengkapi di dalam paralel untuk sumber lebih saat ini. Jika diperlukan, sounder piezo dapat dihubungkan ke pin 1 & 14 dari IC1. Jelas, timing dapat bervariasi berubah C4 dan / atau R4 nilai.
