Power Supply

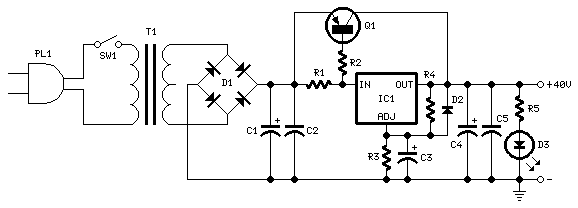

skema:





KOMPONEN:


R1_______________3R9 1 atau 2W Resistor
R2______________22R 1/4W Resistor
R3_______________6K8 Resistor 1/4W
R4_____________220R 1/4W Resistor
R5_______________4K7 Resistor 1/2W

C1____________3300μF 50V Electrolytic Capacitor (atau 4700μF 50V)
C2, C5__________100nF 63V Polyester Kapasitor
C3______________10μF 63V elektrolit Capacitor
C4_____________220μF 50V elektrolit Capacitor

D1_____Diode jembatan 100V 4A
D2___________1N4002 200V 1A Diode
D3______________LED Setiap jenis dan warna

IC1___________LM317T 3-Terminal Regulator Adjustable

Q1____________TIP42A 60V 6A PNP Transistor

Induk SW2_____________SPST beralih

T1_____________230V Primer, 35-36V (Pusat-mengetuk) Sekunder,
50-75VA Induk transformator (Lihat Catatan)

Induk PL1____________Male pasang dengan kabel


Komentar:
Bagian Power Supply Diatur sangat baik dan kuat dilaksanakan dengan hanya menambahkan transistor daya PNP ke baik LM317T disesuaikan Chip regulator. Dengan cara ini sirkuit ini mampu memberikan lebih dari daya yang diperlukan untuk menggerakkan dua amplifier Mini-MOSFET ke output penuh (setidaknya 2Amp @ 40V menjadi 4 beban Ohm) tanpa upaya yang cukup.

Catatan:
Q2 dan Q3 dalam Power Amplifier harus dipasang masing-masing pada heatsink bersirip minimal 80x40x25mm.
Q1 dan IC1 di Diatur Power Supply harus dipasang pada heatsink bersirip minimal 45x40x17mm.
Sebuah Transformer listrik memiliki gulungan sekunder dinilai pada 35 - 36V dan 50VA (yaitu sekitar 1.4Amp) diperlukan jika Anda berniat untuk menggunakan lemari Loudspeaker dari 8 Ohm impedansi nominal. Untuk drive 4 beban Ohm pada tingkat daya yang tinggi, 70 - 75VA Transformer (2Amp setidaknya) akan menjadi pilihan yang lebih baik. Transformator ini biasanya pusat disadap: memimpin sentral akan jelas dibiarkan terbuka.
Untuk versi stereo dari proyek ini, R16 dan C11 di Preamp akan di umum untuk kedua saluran: Oleh karena itu, hanya satu item setiap diperlukan. Dalam kasus ini, R16 harus 1/2W resistor 1K5. Nilai C11 akan tetap tidak berubah.
Data teknis:
Output daya:
18 Watt RMS menjadi 8 Ohm (1kHz gelombang sinus) - 30 Watt RMS menjadi 4 Ohm
Sensitivitas masukan dari Amplifier lengkap:
160mV RMS untuk output penuh
Amplifier Power Input sensitivitas:
900mV RMS untuk output penuh
Power Amplifier Frekuensi respon @ RMS 1W:
datar dari 40Hz sampai 20KHz,-0.7dB @ 30Hz,-1.7dB @ 20Hz
Power Amplifier total distorsi harmonik @ 1kHz:
100mW 0,04% 1W 0,04% 10W 0,06% 18W 0,08%
Power Amplifier total distorsi harmonik @ 10KHz:
100mW 0,02% 1W 0,02% 10W 0,05% 18W 0,12%
Tanpa syarat stabil pada beban kapasitif
Preamp Maksimum tegangan output:
4V RMS
Preamp Frekuensi respon:
datar dari 20Hz sampai 20KHz
Preamp Jumlah harmonik distorsi @ 1kHz:
1V RMS 0,007% 3V RMS 0,035%
Preamp total distorsi harmonik @ 10KHz:
1V RMS 0,007% 3V RMS 0,02%
Bass kontrol rentang frekuensi disebut 1kHz:
± 20dB @ 40Hz
Treble rentang frekuensi kontrol disebut 1kHz:
+18 DB/-20dB @ 20KHz
