PREAMP MINI

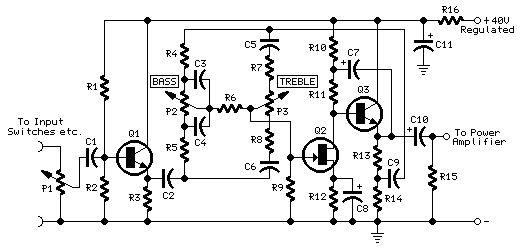

SKEMA:





Bagian Preamp:

P1______________50K Log. Potensiometer (atau 47K)
(Twin konsentris-spindle ganda geng untuk stereo)
P2, P3__________100K potensiometer Linear
(Twin konsentris-spindle ganda geng untuk stereo)

R1_____________220K 1/4W Resistor
R2_____________100K Resistor 1/4W
R3_______________2K7 Resistor 1/4W
R4, R5____________8K2 Resistor 1/4W
R6_______________4K7 Resistor 1/4W
R7, R8, R13________2K2 Resistor 1/4W
R9_______________2M2 1/4W Resistor
R10, R11_________47K 1/4W Resistor
R12_____________33K 1/4W Resistor
R14____________470R 1/4W Resistor
R15_____________10K 1/4W Resistor
R16______________3K3 1/4W Resistor (Lihat Catatan)

C1, C2, C9_______470nF 63V Polyester Kapasitor
C3, C4___________47nF 63V Polyester Kapasitor
C5, C6____________6n8 Kapasitor Polyester 63V
C7______________10μF 63V elektrolit Capacitor
C8, C10__________22μF 25V Kapasitor elektrolit
C11____________470μF 25V Electrolytic Capacitor (Lihat Catatan)

Q1, Q3_________BC550C 45V 100mA Low noise High gain NPN Transistor
Q2___________2N3819 tujuan umum N-Channel FET






Komentar:
Sensitivitas Preamp dan marjin yang berlebihan dirancang untuk mengatasi sebagian besar sumber program musik modern seperti pemutar CD, Tape recorder, iPod, audio output Komputer, Tuners dll Sumber memilih switch dan konektor input tidak ditampilkan dan jumlah mereka dan pengaturan yang tersisa untuk Pilihan konstruktor.
Untuk mendapatkan margin yang berlebihan masukan yang sangat tinggi, kontrol volume ditempatkan pada input preamp. Setelah gain, tahap konverter impedansi (Q1) negatif-umpan Baxandall-jenis Bass dan Treble kontrol panggung nada ditambahkan. Sebagai tahap ini harus memberikan beberapa keuntungan (sekitar 5,6 kali) noise yang sangat rendah, "bootstrap" dua transistor sirkuit dengan FET input dilaksanakan. Tahap ini memiliki angka THD juga sangat baik hingga 4V RMS output dan impedansi keluaran yang rendah, diperlukan untuk mendorong benar Mini-MOSFET Power Amplifier, tetapi juga dapat digunakan untuk tujuan lain.
