TEORI DASAR VOLTASE DC

1 min read

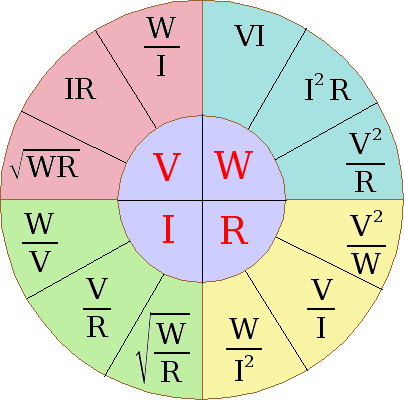

Ada empat kuadran mewakili Tegangan, V, Power, W, Resistance, R dan Lancar, I. Mengetahui setiap dua kuantitas memungkinkan dua lainnya dapat ditemukan. Misalnya, jika Anda memiliki resistor 1k dan menerapkan tegangan 10 Volt DC di terminal, maka arus yang mengalir melalui resistor akan: V / R = 10/1000 = 0.01A Daya yang dihamburkan dalam resistor 1k sama akan: V 2 / R = 10 2 . / 1000 = 0,1 Watt Tergantung pada aliran arus, tegangan akan memiliki polaritas. Arah arus ditunjukkan dengan panah, seperti yang ditunjukkan GAMBAR di bawah ini: Sisi resistor mana arus mengalir ke resistor akan menjadi sisi positif dari tegangan, sisi negatif dimana saat ini mengalir keluar. Jika resistor adalah 5 ohm dan arus (I, tidak satu) adalah 2 amp, maka perbedaan tegangan atau potensial akan menjadi 10 volt. Dalam elektronik, itu adalah normal untuk berbicara tentang perbedaan potensial (pd) dengan mengacu pada satu titik, yang biasanya nol. Jika titik tidak nol, maka nilainya akan jelas ditunjukkan, tapi untuk kenyamanan, sebagian besar sistem memiliki kesamaan atau tanah yang biasanya nol volt.
