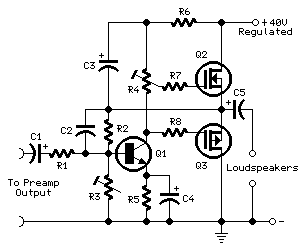

Power Amplifier Bagian:
R1_______________2K2 1/4W Resistor
R2______________27K 1/4W Resistor
R3, R4____________2K2 1/2W pemangkas cermet atau Carbon (atau 2K)
R5_____________100R 1/4W Resistor
R6_______________1K 1/4W Resistor
R7, R8__________330R 1/4W Resistor
C1______________22μF 25V elektrolit Capacitor
C2______________47pF 63V Polystyrene atau Capacitor Keramik
C3, C4__________100μF 50V Kapasitor elektrolit
C5____________2200μF 50V elektrolit Capacitor
Q1____________BC550C 45V 100mA Low noise High gain NPN Transistor
Q2___________IRF530 100V 14A N-Channel HEXFET Transistor (atau MTP12N10)
Q3__________IRF9530 100V 12A P-Channel HEXFET Transistor (atau MTP12P10)
Komentar:
Proyek ini merupakan semacam tantangan:. Merancang penguat audio mampu memberikan output daya yang layak dengan jumlah bagian minimum, tanpa mengorbankan kualitas
Power Amplifier Bagian hanya mempekerjakan tiga transistor dan beberapa resistor dan kapasitor dalam konfigurasi umpan balik shunt tetapi dapat memberikan lebih dari 18W menjadi 8 Ohm dengan <0,08% THD @ 1kHz pada awal kliping (0,04% @ 1W - 1kHz dan 0,02% @ 1W - 10KHz). dan sampai 30W menjadi beban 4 Ohm
Untuk mendapatkan kinerja seperti dan untuk menjamin stabilitas keseluruhan sirkuit ini sangat sederhana, diatur dc power supply yang cocok adalah wajib. Ini bukan halangan karena juga membantu dalam menjaga kebisingan dan dengung preamp ke tingkat yang sangat rendah dan menjamin output daya diprediksi menjadi impedansi beban yang berbeda. Akhirnya, sebagai penguat hanya membutuhkan pasokan rel tunggal, dc regulator tegangan yang sangat baik mampu memasok lebih dari 2 Amps @ 40V dapat diimplementasikan dengan beberapa bagian juga.
Menyiapkan Power Amplifier:
Setup penguat ini harus dilakukan hati-hati dan dengan tidak tergesa-gesa:
Hubungkan Power Supply Unit (sebelumnya diuji secara terpisah) ke Power Amplifier tetapi tidak Preamp: masukan dari Power Amplifier harus dibiarkan terbuka.
Putar kursor R4 sepenuhnya terhadap Q1 Collector.
Mengatur kursor R3 sampai sekitar tengah perjalanan nya.
Hubungkan loudspeaker yang cocok atau 8 Ohm 20W resistor ke output penguat.
Hubungkan Multimeter, diatur untuk mengukur sekitar 50V fsd, di ujung positif C5 dan tanah negatif.
Beralih pada pasokan dan memutar R3 sangat lambat untuk membaca tentang 23V pada layar Multimeter.
Matikan pasokan, lepaskan Multimeter dan sambung kembali, diatur untuk mengukur setidaknya 1Amp fsd, secara seri ke suplai positif (kemungkinan penggunaan Multimeter kedua di tempat ini akan sangat menyambut).
Beralih pada pasokan dan memutar R4 sangat lambat sampai pembacaan sekitar 120mA ditampilkan.
Periksa lagi tegangan pada ujung positif C5 dan menyesuaikan R3 jika perlu.
Jika R3 adalah menyesuaikan, R4 pasti akan membutuhkan beberapa penyesuaian.
Tunggu sekitar 15 menit, menonton jika saat ini bervariasi dan menyesuaikan kembali jika perlu.
Harap dicatat bahwa R3 dan R4 sangat sensitif: gerakan-gerakan kecil yang sangat akan menyebabkan tegangan agak tinggi atau variasi saat ini, jadi hati-hati.
Mereka yang cukup beruntung untuk mencapai osiloskop dan 1kHz sinus generator gelombang, dapat mendorong amplifier dengan daya output maksimum dan menyesuaikan R3 untuk mendapatkan kliping simetris dari gelombang sinus ditampilkan
source: www.redcircuits.com
